Crimp कनेक्टर्स पर crimp स्थिति की जांच कैसे करें

क्रिम्प कनेक्टर्स की क्राइम क्वालिटी अंतिम इंटरकनेक्ट प्रदर्शन को सुनिश्चित करने में एक महत्वपूर्ण कारक है। हम यह न्याय कर सकते हैं कि क्या निम्नलिखित स्थितियों से समेटने की स्थिति अच्छी है, जिसमें शामिल हैं: क्या टर्मिनल स्टैम्पिंग क्षतिग्रस्त है, टर्मिनल स्टैम्पिंग मुड़ी नहीं है, टर्मिनल विंडो में इन्सुलेशन लेकिन वायर क्रिम्प इंसुलेटेड नहीं है, इन्सुलेशन crimp वायर को छेदने के लिए सही नहीं है, ब्रश के बाद, ब्रश को दिखाई नहीं देता है, इन्सुलेशन crimp सहिष्णुता खिड़की में है।

यह जांचना आवश्यक है कि क्या स्टैम्पिंग हार्डवेयर टर्मिनलों को सही ढंग से कम किया गया है। चाहे आप हाथ या मशीन से समेटते हों, आपको प्रत्येक कनेक्शन को ध्यान से जांचने की आवश्यकता है। गलत crimping crimp कनेक्टर्स के सेवा जीवन को बहुत छोटा कर देगा और यहां तक ​​कि एक सुरक्षा खतरा भी होगा।

क्योंकि प्रत्येक प्रकार के कनेक्टर और विनिर्देश में एक अलग मोटाई सहिष्णुता होती है, वायर क्रिम्प की मोटाई माप को संदर्भ संकेतक के रूप में इस्तेमाल किया जा सकता है। गलत मोटाई न केवल जीवन को कम करती है, बल्कि कनेक्शन को अस्थिर हो सकती है और जल्दी से अलग हो सकती है, अंततः नुकसान का कारण बन सकती है।

कैसे एक अच्छा crimp बनाने के लिए

क्या क्रिमिंग स्टेट आदर्श है, सीधे उपयोग के स्थायित्व को प्रभावित कर सकता है, विशेष रूप से कठोर वातावरण में।

सबसे पहले, हमें यह स्पष्ट करना चाहिए कि सभी कनेक्टर तार के आकार की एक छोटी श्रृंखला के लिए उपयुक्त हैं।

चयनित तारों और क्रिम्प कनेक्टर्स के अनुचित आकार खराब विद्युत प्रदर्शन और अपर्याप्त यांत्रिक शक्ति को जन्म देंगे, जो अंततः कम स्थायित्व को कम करेगा।

क्राइमिंग डाई पर पहनने या संदूषण की एक छोटी मात्रा भी crimping के साथ समस्याओं का कारण बन सकती है, लेकिन चूंकि कई प्रकार के crimping हैं, इसलिए हमें विभिन्न स्थितियों के अनुसार विभिन्न तरीकों की व्याख्या करने की आवश्यकता है।

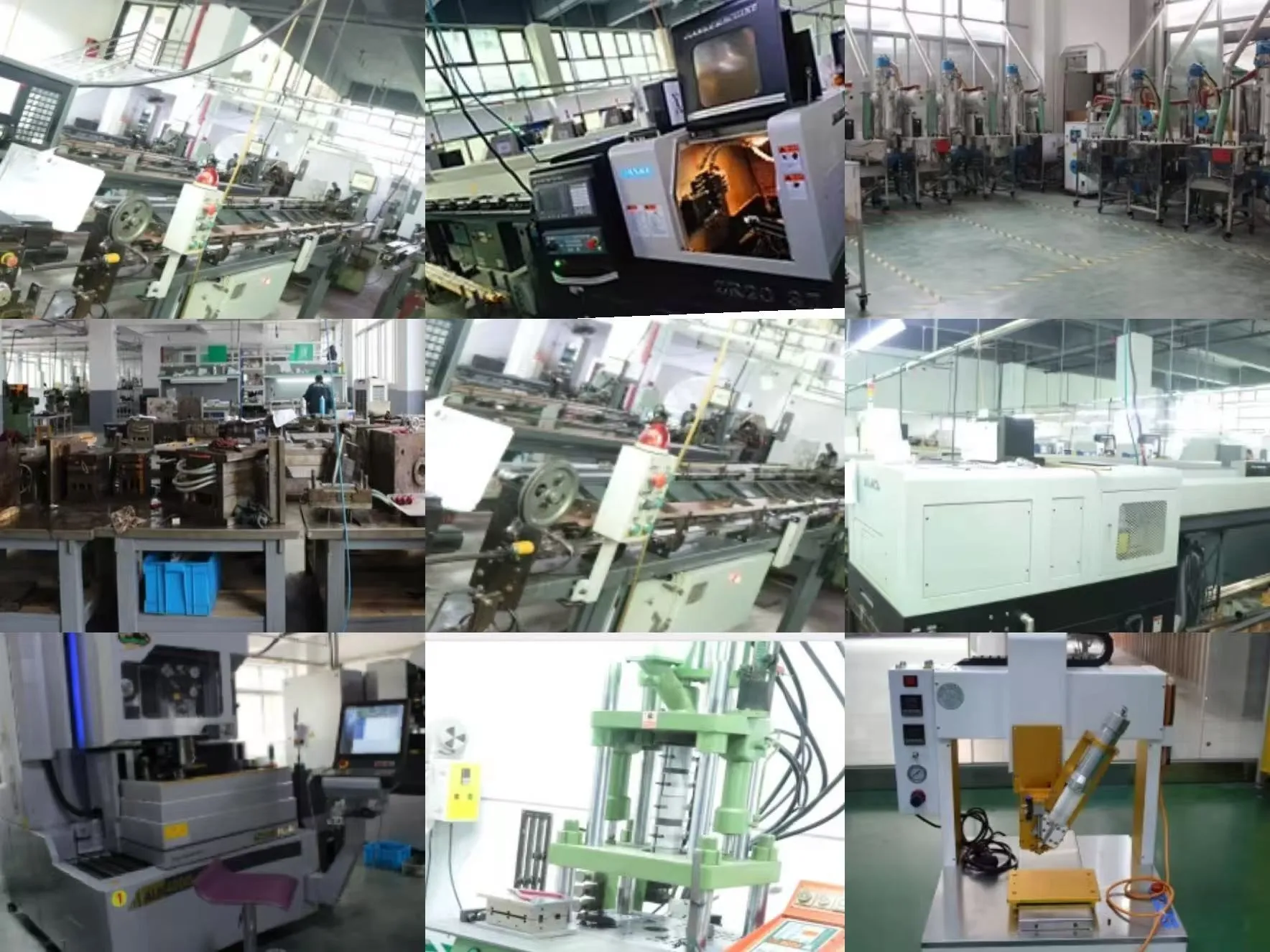

उच्च प्रसंस्करण प्रौद्योगिकी

इलेक्ट्रिकल टर्मिनल ब्लॉक, कुदाल टर्मिनल, क्राउन स्प्रिंग, केला प्लग और अन्य प्रकारों के लिए तकनीकी आवश्यकताएं:

1। मुख्य सामग्री मुख्य रूप से विशिष्ट आवश्यकताओं के बिना पीतल H62 है, और क्राउन स्प्रिंग ड्रम वसंत की सामग्री ज्यादातर बेरिलियम कॉपर है;

2। इलेक्ट्रोप्लेटिंग मानक: सभी सामग्रियों को सोने की चढ़ाना के साथ कवर नहीं किया जा सकता है, इसलिए सोने की चढ़ाना से पहले, गोल्ड प्लेटिंग के प्रभाव को सुनिश्चित करने के लिए निकेल की एक परत को ऊपर चढ़ाया जाएगा। निकेल-आधारित सोने की चढ़ाना का पारंपरिक विनिर्देश मानक यह है कि निकल चढ़ाना की मोटाई 50 ~ 80u है, सोने की चढ़ाना की मोटाई, 2 यू है, और चढ़ाना में उपयोग किए जाने वाले सोने की शुद्धता .899.8%है। ठोस फिल्म सुरक्षात्मक एजेंट लागू करें।

3। उत्पाद की सतह को व्यावहारिकता सुनिश्चित करने के लिए ऑक्सीकरण के बिना, और बिना बूर के यह सुनिश्चित करने के लिए सुचारू होना चाहिए कि उत्पाद असम्पीडित बूर अंतराल के कारण ढीला नहीं होगा।

4। हार्डवेयर में उत्पाद की गुणवत्ता सुनिश्चित करने के लिए टूल मार्क, क्लैंप मार्क या तेज किनारों नहीं होने चाहिए।

5। उच्च-सटीक गुणवत्ता की आवश्यकताएं, अनिर्दिष्ट सहिष्णुता। 0.02 है।

टर्मिनल स्टैम्पिंग सामग्री चयन आवश्यकताओं के लिए मानक विनिर्देश:

1। सामग्री: पीतल, फॉस्फोर कांस्य, कांस्य, कस्टम सामग्री विशेष परिस्थितियों में समर्थित हैं, मोटाई आमतौर पर 0.2, 0.25, 0.3, आदि है।;

2। महिला अंत के उद्घाटन को तिरछा नहीं किया जा सकता है, और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए पुरुष अंत गोल सिर को मुड़ नहीं सकता है;

3। 1M सामग्री पट्टी का चाप 5 मिमी से अधिक नहीं हो सकता है;

4। सभी crimp कनेक्टर्स की सतह को कुचल, विकृत या ऑक्सीकरण नहीं किया जा सकता है;

5। सभी चिह्नित सहिष्णुता प्रमुख नियंत्रण आयाम हैं;

इलेक्ट्रोप्लेटिंग के लिए विनिर्देश:

1। उपस्थिति आवश्यकताएं: कोई ऑक्सीकरण, पीला, काली, ब्लूइंग, ब्लिंग, बैंगनी, हुकिंग, उच्च और निम्न पैर, आदि।

2। इलेक्ट्रोप्लेटिंग प्रदर्शन आवश्यकताएँ: पूर्ण निकल बेस 50U "-80U", गोल्ड प्लेटिंग 1U ", प्वाइंट प्वाइंट डबल-साइडेड 3 मिमी;

3। इसे 260 डिग्री उच्च तापमान के अधीन करने की आवश्यकता है, और 5 सेकंड के भीतर कोई मलिनकिरण, काला करना, पीला, फफना, शेडिंग और अन्य प्रतिकूल घटना नहीं है;

4। टिन चढ़ाना प्रदर्शन परीक्षण की आवश्यकता है, और टिन चढ़ाना कवरेज दर 95%से ऊपर है;

5। नमक स्प्रे प्रदर्शन परीक्षण की आवश्यकता है, खारे पानी की एकाग्रता 5%है, और यह 35 ℃ के तापमान के साथ एक वातावरण में 24 घंटे तक रहता है, बिना ऑक्सीकरण और ब्लैकनिंग और अन्य प्रतिकूल घटनाओं के बिना;

6। एक छीलने की परीक्षा करना आवश्यक है: घुमावदार सतह पर कोटिंग की कोई छीलने की घटना नहीं है;

7। उत्पाद इलेक्ट्रोप्लेटिंग को हरे पर्यावरण संरक्षण ROHS आवश्यकताओं का पालन करना चाहिए।

8। सभी मापने वाले बिंदुओं और मापने की सतह के हिस्से को मापने की आवश्यकताओं के अनुसार इलेक्ट्रोप्लेट किया जाता है (मापने बिंदु भाग आम तौर पर टिन चढ़ाना और चालन का महत्वपूर्ण हिस्सा होता है)

क्यों चुनें

उच्च गुणवत्ता वाली सामग्री: हमारे पीसीबी टर्मिनल उच्च शक्ति वाले शुद्ध तांबे से बने होते हैं, जिससे उत्कृष्ट चालकता और स्थायित्व सुनिश्चित होता है।

सटीक आयाम: 0.08 मिमी तक की सटीकता के साथ, ये इलेक्ट्रिकल टर्मिनल पूरी तरह से इलेक्ट्रॉनिक उपकरणों जैसे कि ऑटोमोबाइल, मशीनरी और घरेलू उपकरणों को फिट कर सकते हैं।

बहुउद्देश्यीय: इस उत्पाद का उपयोग विभिन्न प्रकार के ग्राहक-निर्दिष्ट अनुप्रयोगों में किया जा सकता है, जिसमें विद्युत नियंत्रण बक्से, कंप्यूटर और अन्य इलेक्ट्रॉनिक उपकरण शामिल हैं।

अनुकूलन योग्य सतह उपचार: टर्मिनलों को अलग-अलग उपकरणों के साथ संगतता सुनिश्चित करने के लिए ग्राहकों की आवश्यकताओं के अनुसार निकेल-प्लेटेड, जस्ता-प्लेटेड, टिन-प्लेटेड, गोल्ड-प्लेटेड, सिल्वर-प्लेटेड, आदि हो सकते हैं।

अंतर्राष्ट्रीय मानकों का अनुपालन: हमारे पीसीबी टर्मिनल आईएसओ 9001: 2015 प्रमाणित हैं, जो ग्राहकों को गुणवत्ता और विश्वसनीयता आश्वासन प्रदान करते हैं।
