धातु मुद्रांकन फ़्यूज़ क्लिप्स

ज़ियामेन होंगयु इंटेलिजेंट टेक्नोलॉजी कंपनी लिमिटेड बीस वर्षों से अधिक समय से धातु निर्माण के क्षेत्र में गहराई से लगी हुई है। मेटल स्टैम्पिंग फ़्यूज़ क्लिप्स एक परिपक्व निर्यात श्रेणी से संबंधित हैं। हम हाई-स्पीड स्टैम्पिंग मशीनों और एक मोल्ड वर्कशॉप से ​​सुसज्जित हैं। मोल्ड के संपूर्ण जीवन चक्र रिकॉर्ड का पता लगाया जा सकता है, और प्रत्येक बैच के लिए संपूर्ण परीक्षण रिकॉर्ड बनाए रखे जाते हैं।

उत्पाद परिभाषा और उपयोग

एफसीबी माउंट फ़्यूज़ क्लिप विशेष रूप से मुद्रित सर्किट बोर्ड स्थापना, फ़्यूज़ को ठीक करने और बोर्ड की सतह पर करंट का संचालन करने के लिए डिज़ाइन किए गए हैं। जब कोई ओवरकरंट होता है, तो क्लैंपिंग टुकड़ा केवल स्थिति और प्रवाहकीय कार्य करता है, ब्रेकिंग प्रक्रिया में भाग नहीं लेता है। वे दो रूपों में आते हैं: ऊर्ध्वाधर और क्षैतिज। सोल्डर पैड के बीच की दूरी को बोर्ड की मोटाई के अनुसार अनुकूलित किया जा सकता है। पिन की सपाटता 0.03 मिमी पर नियंत्रित होती है, जो एसएमटी स्वचालित असेंबली के लिए उपयुक्त है, वेल्डिंग वारपिंग से बचती है, और व्यापक रूप से औद्योगिक नियंत्रण बोर्ड, ऊर्जा भंडारण बीएमएस बोर्ड में उपयोग की जाती है।

चार प्रमुख क्षमताएँ

1. मुद्रांकन निर्माण: आयामी संगति

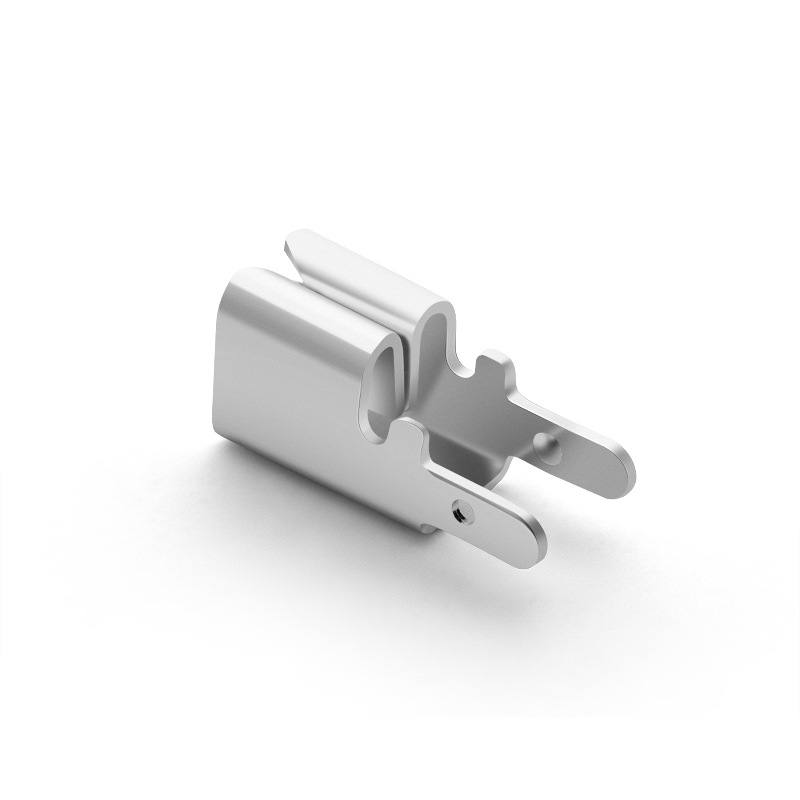

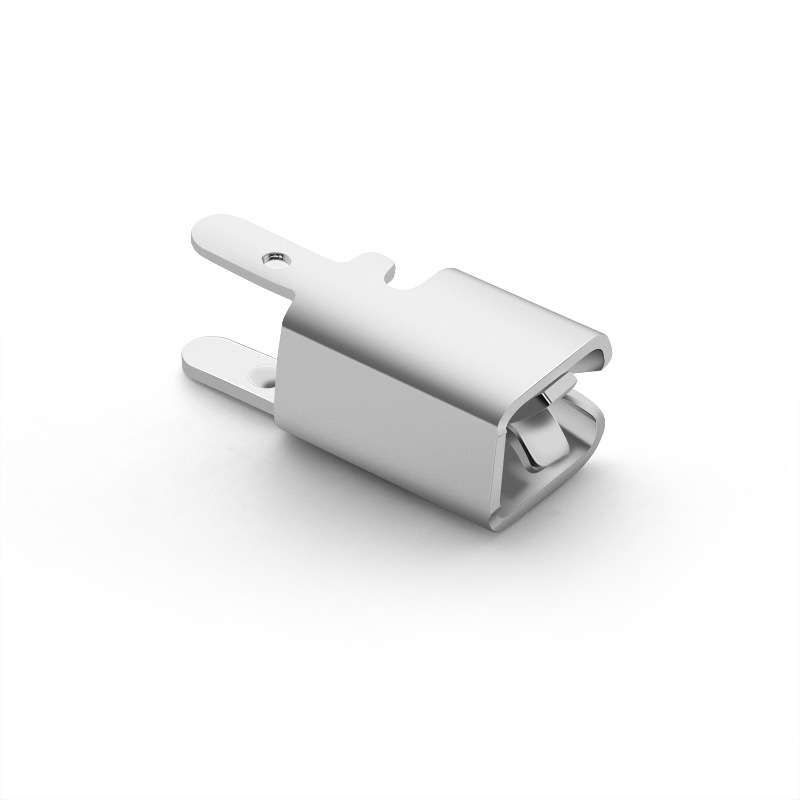

स्टैम्प्ड फ़्यूज़ क्लिप्स एक चरण में निरंतर प्रगतिशील डाई द्वारा बनाई जाती हैं। कार्यात्मक कुंजी आयामों में ±0.05 मिमी की सहनशीलता होती है, और गैर-कुंजी आयामों को पुष्टि किए गए चित्रों के अनुसार निष्पादित किया जाता है, जिससे मैन्युअल झुकने के कारण होने वाले बैच अंतर समाप्त हो जाते हैं। पंचिंग-बेंडिंग-फॉर्मिंग मल्टी-स्टेशन प्रक्रिया एक साथ पूरी की जाती है, जिससे सेकेंडरी वेल्डिंग खत्म हो जाती है और असेंबली हीटिंग के जोखिम से बचा जा सकता है। विभाजित मशीन प्रसंस्करण की तुलना में, उत्पादन क्षमता में काफी सुधार हुआ है।

2. आधार सामग्री और इलेक्ट्रोप्लेटिंग: प्रदर्शन संतुलन

पीतल फ्यूज क्लिप्स चालकता और लोच को संतुलित करते हुए उच्च शुद्धता वाली पीतल की पट्टी सामग्री का उपयोग करते हैं। इलेक्ट्रोप्लेटिंग उपचार ऑक्सीकरण को रोकता है और कम संपर्क प्रतिरोध बनाए रखता है। धातु की थकान का अनुमान लगाने के लिए रिबाउंड सिमुलेशन का उपयोग करते हुए, 100 सम्मिलन और निष्कर्षण चक्रों के बाद क्लैंपिंग बल को मानक परीक्षण स्थितियों के तहत 10% के भीतर नियंत्रित किया जाता है। मापा गया डेटा डिलीवरी रिपोर्ट में शामिल किया जा सकता है।

3. उच्च वोल्टेज परिदृश्य: रिक्ति और ज्वाला मंदता

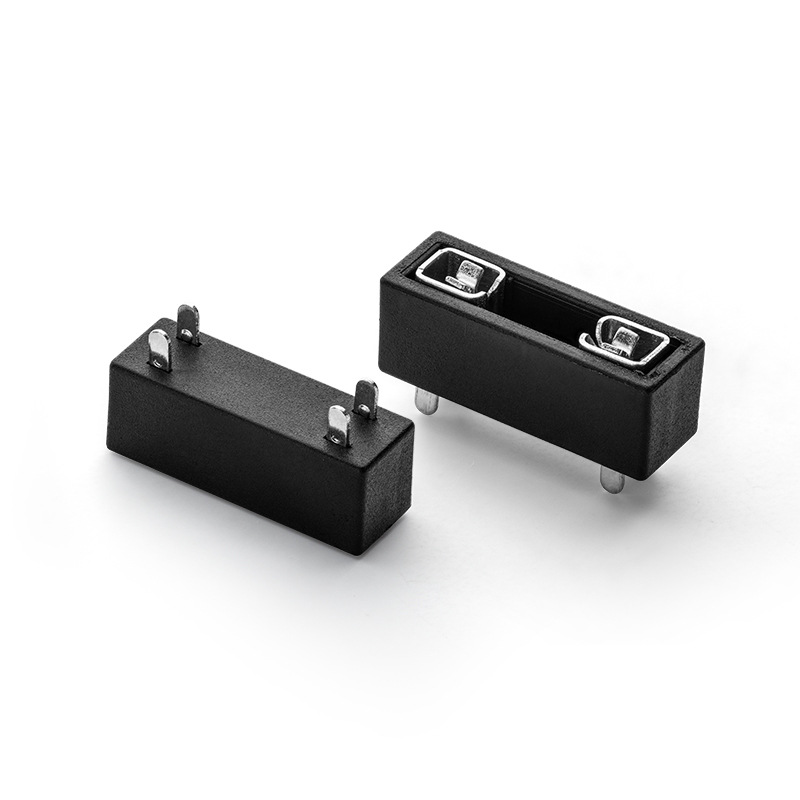

उच्च वोल्टेज फ्यूज क्लिप वितरण कैबिनेट, फोटोवोल्टिक इनवर्टर और ऊर्जा भंडारण उपकरण के लिए उपयुक्त हैं। वे रेंगने की दूरी बढ़ाते हैं, नमी, उच्च तापमान और धूल के क्षरण का विरोध करने के लिए इन्सुलेशन पसलियों और चाप-प्रतिरोधी कोटिंग्स जोड़ते हैं। 2000 मीटर से ऊपर की ऊंचाई के लिए, विद्युत निकासी को बढ़ाने की आवश्यकता है, और वास्तविक वोल्टेज के आधार पर वृद्धि की मात्रा का मूल्यांकन करने की आवश्यकता है। उच्च-ऊंचाई वाला समाधान एक अनुकूलित डिज़ाइन है, जिसके लिए पूर्व ड्राइंग पुष्टि की आवश्यकता होती है, और यह मानक उत्पादों के डिफ़ॉल्ट कॉन्फ़िगरेशन से संबंधित नहीं है।

4. वाहन पर्यावरण: कंपन-विरोधी और तापमान प्रतिरोध

ऑटोमोटिव फ़्यूज़ क्लिप्स का उपयोग वाहन इलेक्ट्रॉनिक नियंत्रण बक्से और निर्माण मशीनरी विद्युत बक्से में किया जाता है, जो निरंतर कंपन और व्यापक तापमान भिन्नता का सामना करने में सक्षम होते हैं। वाहन कंपन स्पेक्ट्रा के नमूना सत्यापन के अनुसार, कंपन ढीलापन और कम तापमान लोचदार क्षीणन जैसे सामान्य दोषों को हल करने के लिए उच्च और निम्न तापमान साइकलिंग परीक्षण किए जाते हैं। एकाधिक पुनरावृत्तियों ने संरचना को अनुकूलित किया है।

उत्पाद विशिष्टता पैरामीटर

टिप्पणियाँ: सभी पैरामीटर मानक विनिर्देश हैं। आधार सामग्री की मोटाई, कोटिंग प्रकार और क्लैंपिंग बल को फ़्यूज़ आकार, वर्तमान आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है; कोटिंग की मोटाई, विद्युत प्रदर्शन, तापमान सीमा संकेतक को ग्राहक के चित्र और परीक्षण आवश्यकताओं के अनुसार समायोजित किया जा सकता है। अनुकूलित समाधानों के लिए पूर्व पुष्टि की आवश्यकता होती है।

श्रृंखला चयन और परिदृश्य मार्गदर्शन

1. सामान्य लो-वोल्टेज क्लिप चयन

फ़्यूज़ क्लिप कम-वोल्टेज सामान्य क्लिप हैं, बिना आर्क-प्रतिरोधी इन्सुलेशन संरचनाओं के, केवल सामान्य कम-वोल्टेज सर्किट के लिए उपयोग किए जाते हैं। एपर्चर, क्लैम्पिंग गहराई और कोटिंग सीधे दीर्घकालिक प्रदर्शन को प्रभावित करते हैं। इंजीनियर वर्तमान और तापमान वृद्धि के आधार पर सामग्री की मोटाई की गणना करते हैं। असामान्य फिटिंग के लिए, स्प्रिंग क्लिप की ऊंचाई समायोजित की जा सकती है। कम तापमान की प्रभाव स्थितियों के लिए, फॉस्फोर कांस्य या स्टेनलेस स्टील को प्राथमिकता दी जाती है।

2. घरेलू विद्युत आपूर्ति मिलान समाधान

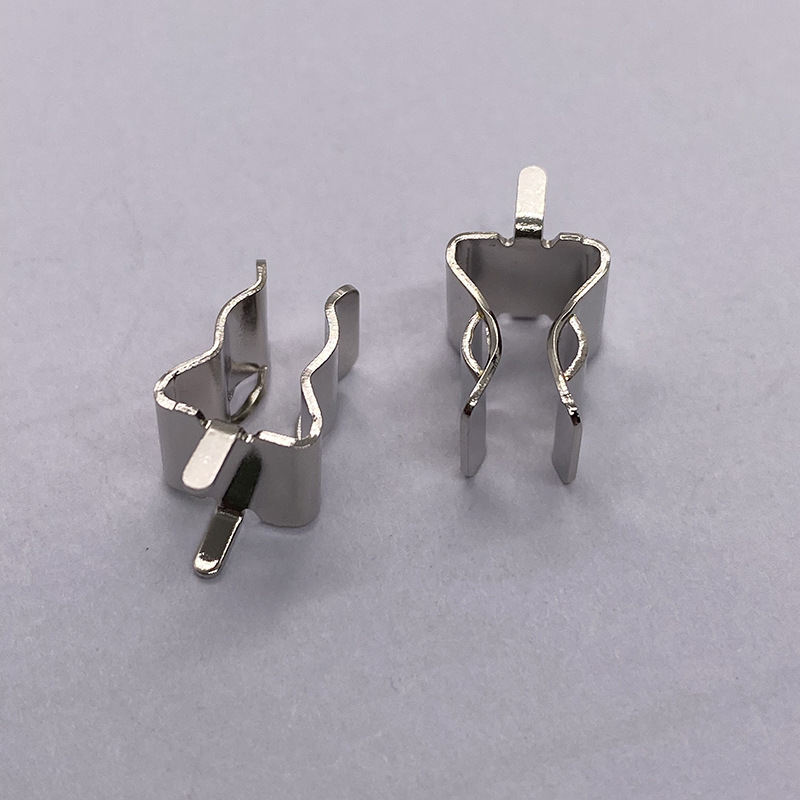

मेटल फ़्यूज़ क्लिप्स एक विस्तृत एकीकृत स्प्रिंग-क्लिप संरचना को अपनाते हैं, जो संपर्क क्षेत्र को बढ़ाता है और ओवरहीटिंग के जोखिम को कम करता है। उद्घाटन कोण को अनुकूलित किया गया है, जिससे उपकरण के बिना फ्यूज को आसानी से बदलने की अनुमति मिलती है, जबकि ढीलापन रोकने के लिए क्लैंपिंग बल को बनाए रखा जाता है। वे बिजली आपूर्ति, एलईडी ड्राइवर और घरेलू उपकरणों आदि के लिए उपयुक्त हैं।

3.ड्राइंग एवं नमूना आधारित अनुकूलन

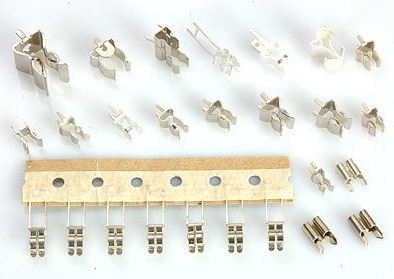

मेटल स्टैम्पिंग फ़्यूज़ क्लिप्स को चित्र या नमूने के अनुसार अनुकूलित किया जा सकता है। उन्हें सामग्री, फ़्यूज़ लोच और सतह कोटिंग के संदर्भ में लचीले ढंग से समायोजित किया जा सकता है, और विभिन्न गैर-मानक पीसीबी लेआउट आवश्यकताओं के लिए उपयुक्त हैं।

4. रेल-प्रकार विद्युत वितरण घटक

विद्युत फ्यूज धारकों को डीआईएन रेल या उपकरण पैनल पर स्वतंत्र इकाइयों के रूप में स्थापित किया जा सकता है। इंस्टॉलेशन त्रुटियों को रोकने के लिए आधार में पोजिशनिंग स्नैप कैच हैं। संभोग सतह गोलाकार होती है, जिसके परिणामस्वरूप समान सम्मिलन और निष्कासन प्रतिरोध होता है। किसी अतिरिक्त उपकरण की आवश्यकता नहीं है. संबंधित आधार का सिस्टम वोल्टेज से मिलान किया जा सकता है।

सहयोग प्रक्रिया

1. मांग संचार: विनिर्देश, परिचालन स्थितियां और चित्र प्रदान करें। हम ड्राइंग की निःशुल्क समीक्षा और परिचालन स्थितियों के जोखिम मूल्यांकन की पेशकश करते हैं।

2. योजना मूल्यांकन: सामग्री की मोटाई, कोटिंग और संरचना का मूल्यांकन करें, और एक उद्धरण प्रदान करें; एक नमूना शुल्क लें, इसे थोक ऑर्डर से घटाएं; शिपिंग लागत पर बातचीत की जा सकती है, और त्वरित ऑर्डर पर अतिरिक्त शुल्क लगेगा।

3. नमूना उत्पादन चरण: पहला टुकड़ा योग्य होने के बाद, छोटे पैमाने पर परीक्षण उत्पादन करें, और औपचारिक उत्पादन शेड्यूलिंग से पहले पुष्टि करें।

4. बड़े पैमाने पर उत्पादन की तैयारी: पहला टुकड़ा परीक्षण पास करने के बाद, छोटे पैमाने पर परीक्षण उत्पादन सत्यापन करें; त्रुटि के बिना पुष्टि करें, फिर पुष्टिकरण शीट के अनुसार उत्पादन शेड्यूल करें, और आकार नियंत्रण के लिए फिक्स्चर का निरीक्षण करें।

5. गुणवत्ता नियंत्रण और पैकेजिंग: शिपमेंट पर नमूना निरीक्षण का संचालन करें; डबल-लेयर एंटी-स्टैटिक सुरक्षा का उपयोग करें; सीधे शिपमेंट का समर्थन करता है, लेबल चिपका सकता है, और साथ में कोई दस्तावेज़ नहीं।

6. बिक्री के बाद अनुवर्ती: असेंबली निर्देश प्रदान करें; प्राप्ति के बाद 7 कार्य दिवसों के भीतर गुणवत्ता संबंधी मुद्दों पर प्रतिक्रिया प्रदान करें; समीक्षा चक्र 3 दिन का है; पुनःपूर्ति, पुनः कार्य, या असामान्यताओं के लिए रिफंड की बातचीत के लिए समर्थन; डिलीवरी की तारीख और भुगतान पर बातचीत की जा सकती है।

हमें क्यों चुनें?

हम लंबे समय से ऊर्जा भंडारण, वाहन पर लगे उपकरण और औद्योगिक नियंत्रण के क्षेत्र में विदेशी ग्राहकों को उत्पादों की आपूर्ति कर रहे हैं। हमने इलेक्ट्रोकेमिकल जंग और तापमान-प्रेरित थकान जैसे ऑन-साइट दोषों के लिए परिपक्व और अनुकूलित समाधान जमा किए हैं। मेटल स्टैम्पिंग फ़्यूज़ क्लिप्स का उत्पादन ISO9001 गुणवत्ता प्रबंधन प्रणाली के अनुसार किया जाता है। उत्पाद EU RoHS और REACH पर्यावरणीय आवश्यकताओं का अनुपालन करते हैं। परीक्षण उपकरण नियमित रूप से अंशांकित किया जाता है। हम सीएनएएस मान्यता प्राप्त प्रयोगशाला द्वारा जारी रिपोर्ट प्रदान कर सकते हैं। कार्यशाला उच्च गति वाले स्टैम्पिंग उपकरण और एक निरंतर तापमान परीक्षण प्रयोगशाला से सुसज्जित है। प्रत्येक बैच तापमान वृद्धि, स्थायित्व और नमक स्प्रे के लिए नमूना सत्यापन से गुजरता है। आप नमूना परीक्षण के लिए कार्य स्थितियों पर चित्र और परामर्श प्रदान कर सकते हैं। उत्पाद की वारंटी 12 महीने की है, जिसमें कच्चे माल और मुद्रांकन प्रक्रिया संबंधी दोष शामिल हैं। मानवीय त्रुटि और गलत उपयोग से होने वाली क्षति वारंटी के दायरे में नहीं है। यदि आपको अधिक तकनीकी मापदंडों की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

पीसीबी फ़्यूज़ क्लिप और पीसीबी फ़्यूज़ होल्डर के बीच क्या अंतर हैं?

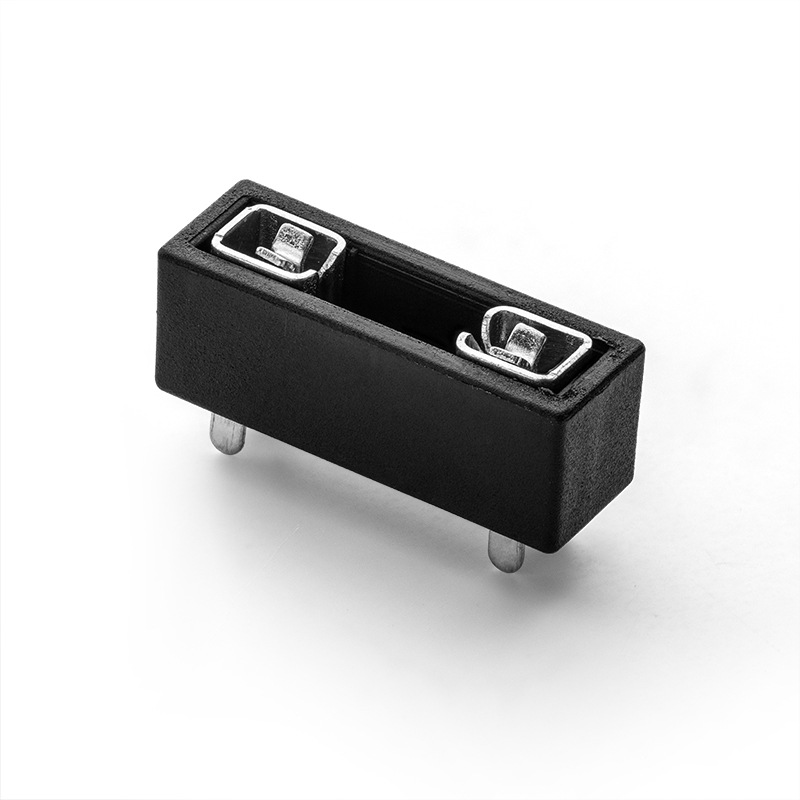

फ़्यूज़ क्लैंप एक शुद्ध धातु स्टैम्पिंग भाग है, जिसमें कम लागत और लचीला लेआउट है, लेकिन धातु संपर्क उजागर होते हैं। प्लास्टिक बेस वाले फ़्यूज़ होल्डर में बेहतर इन्सुलेशन होता है, फ़्यूज़ को बदलना आसान होता है, लेकिन इसकी मात्रा अधिक होती है और लागत अधिक होती है।

आपकी डिलीवरी का समय क्या है?

मानक नमूने: 1 - 3 कार्य दिवस; कस्टम मोल्ड-मेकिंग और नमूना उत्पादन: 7 - 15 दिन; बड़े पैमाने पर उत्पादन आदेश: 15 - 25 दिन। बातचीत के आधार पर त्वरित ऑर्डर की व्यवस्था की जा सकती है।

क्या आप डिज़ाइन ड्राइंग सेवाएँ प्रदान करते हैं?

ड्राइंग का समर्थन करता है. आप अपने मापदंडों, रेखाचित्रों या नमूनों के आधार पर 2डी/3डी चित्र तैयार कर सकते हैं। आप उत्पादन के लिए प्रदान किए गए सीएडी चित्रों का सीधे उपयोग भी कर सकते हैं।

चित्रों की गोपनीयता कैसी है?

ग्राहक के चित्र पूरी तरह से इस परियोजना के उत्पादन के लिए हैं। वे आंतरिक सुरक्षा नियंत्रण में हैं। गोपनीयता उद्देश्यों के लिए एक गैर-प्रकटीकरण समझौते (एनडीए) पर हस्ताक्षर किए जा सकते हैं, और उन्हें लीक नहीं किया जाएगा।

आप अपने उत्पादों की गुणवत्ता कैसे सुनिश्चित करते हैं?

कच्चे माल का सत्यापन, प्रथम-टुकड़ा पुष्टि, उत्पादन लाइन निरीक्षण, आयाम, लोच, नमक स्प्रे और थकान प्रदर्शन के लिए तैयार उत्पादों की गुणवत्ता निरीक्षण। परीक्षण रिपोर्ट उपलब्ध करायी जा सकती है.

मैं उत्पादों और कीमतों के बारे में जानकारी कहां से प्राप्त कर सकता हूं?

आप सीधे प्लेटफ़ॉर्म पर एक संदेश छोड़ सकते हैं और हमें फ़्यूज़ क्लिप के आवश्यक विनिर्देश प्रदान कर सकते हैं: फ़्यूज़ का आकार, सामग्री, कोटिंग, अनुमानित ऑर्डर मात्रा, और क्या अनुकूलन विकास की आवश्यकता है। हमारे इंजीनियर आवश्यकताओं की पुष्टि करने के बाद, वे एक साथ उत्पाद पैरामीटर जानकारी, ड्राफ्ट चित्र और कोटेशन प्रदान करेंगे; अनुकूलित परियोजनाओं के लिए, कोटेशन में मोल्ड शुल्क, नमूना शुल्क, उत्पादन इकाई की कीमतें, डिलीवरी तिथियां और अन्य विवरण शामिल होंगे। सभी कोटेशन लक्षित समाधानों के लिए हैं। विशिष्ट कीमतें सामग्री, सतह के उपचार, ऑर्डर मात्रा, सहनशीलता आवश्यकताओं आदि से प्रभावित होती हैं। हम विस्तृत मांग पूछताछ का स्वागत करते हैं।

क्या आप हमारे नमूनों के आधार पर भागों का निर्माण और प्रसंस्करण कर सकते हैं?

नमूना-आधारित मानचित्रण और प्रतिकृति के लिए समर्थन। ड्राइंग की पुष्टि होने के बाद, मोल्ड उत्पादन और नमूना निर्माण किया जाएगा। साथ ही, मूल संरचना को अनुकूलित करने के सुझाव भी दिए जा सकते हैं।

उपयुक्त पीसीबी फ़्यूज़ होल्डर का चयन कैसे करें?

सबसे पहले, फ़्यूज़ का आकार निर्धारित करें, और फिर कार्यशील धारा, पर्यावरणीय तापमान, पीसीबी स्थान और सामग्री कोटिंग आवश्यकताओं के आधार पर प्रकार का चयन करें।
